A Cable Starlink CC a XT30es un cable de alimentación especializado diseñado para conectar una interfaz de alimentación de CC Starlink compatible con una fuente de alimentación o un sistema de batería mediante un conector XT30. Puede ser útil en comunicaciones portátiles, vehículos recreativos, sistemas de respaldo de emergencia, instalaciones de energía solar, robótica, drones y otras aplicaciones fuera de la red donde la energía de CA convencional es inconveniente o no está disponible. Las principales consideraciones de ingeniería son la compatibilidad del conector, los requisitos de voltaje, la capacidad de corriente, la polaridad, la construcción del cable, el aislamiento, el alivio de tensión y las condiciones ambientales. Elegir el cable correcto es particularmente importante porque el hardware Starlink varía según la generación y el modelo del producto. Un cable diseñado correctamente puede simplificar la integración de la alimentación de CC y al mismo tiempo reducir los pasos de conversión innecesarios entre un sistema de batería y el terminal de comunicaciones.
Tabla de contenido
- ¿Qué es un cable Starlink CC a XT30?
- ¿Por qué es útil la alimentación directa de CC para los sistemas Starlink?
- ¿Cómo se diseña el cable?
- Especificaciones clave para verificar antes de comprar
- ¿Dónde se puede utilizar un cable Starlink DC a XT30?
- ¿Qué problemas puede resolver el cable adecuado?
- ¿Cómo se debe instalar el cable?
- Cable Starlink DC a XT30 frente a configuración de alimentación de CA convencional
- ¿Qué deben comprobar los compradores antes de realizar el pedido?
- ¿Cómo se puede mantener la confiabilidad del cable?
- Preguntas frecuentes
- Consideraciones finales
Esquema del artículo
Comprenda el propósito de una conexión de CC a XT30 en un sistema de energía Starlink.
Revise las consideraciones sobre conectores, conductores, aislamiento, polaridad y alivio de tensión.
Explore casos de uso de vehículos recreativos, marinos, de emergencia, solares, móviles e industriales.
Conozca qué deben verificar los compradores antes de realizar pedidos de cables en cantidades pequeñas o al por mayor.
¿Qué es un cable Starlink CC a XT30?

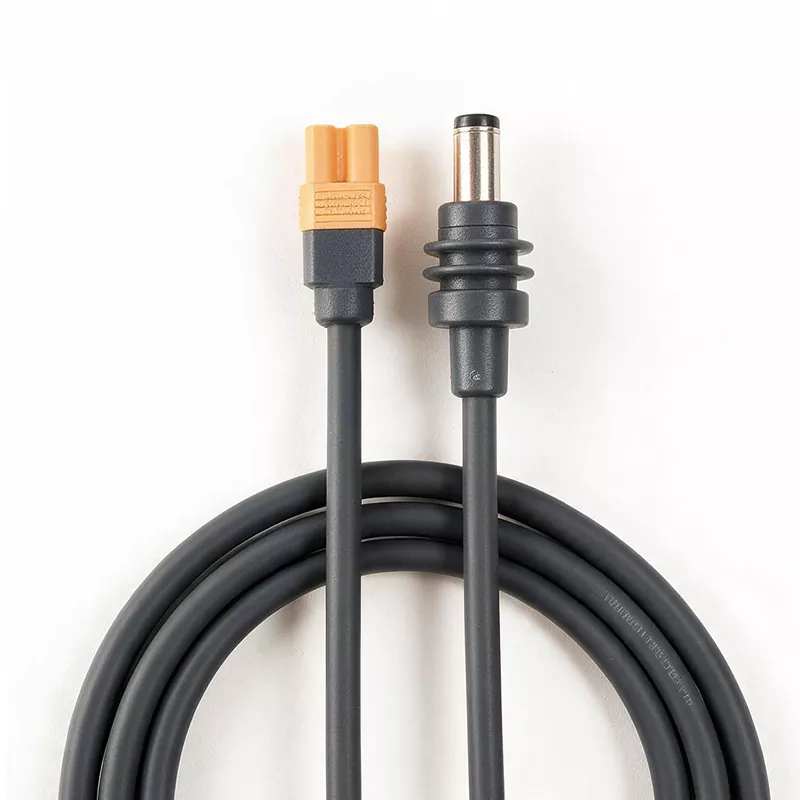

Un cable Starlink DC a XT30 es un cable de interconexión de alimentación destinado a unir una conexión de alimentación Starlink DC compatible y un conector estilo XT30 utilizado por una batería, un sistema de alimentación portátil u otra fuente de CC. El propósito básico es simple: transferir energía eléctrica desde una fuente de CC adecuada al equipo Starlink sin requerir una etapa de inversión de CA innecesaria.
Este tipo de cable es especialmente relevante para los usuarios que operan Starlink en lugares donde la red eléctrica no está disponible, es inestable o inconveniente. En lugar de convertir la CC de la batería en CA y luego volver a convertirla en CC a través de una fuente de alimentación, una conexión de CC diseñada adecuadamente puede crear una ruta de alimentación más directa.
Sin embargo, la forma del conector por sí sola no determina la compatibilidad. Los productos Starlink tienen diferentes configuraciones de hardware y arquitecturas de energía. Por ejemplo, Starlink Mini se especifica con alimentación de CC y un rango de entrada de 12 a 48 V, con una clasificación de entrada máxima de 60 W según las especificaciones publicadas de Starlink. Por lo tanto, los compradores deben verificar el modelo exacto de Starlink y sus requisitos eléctricos antes de seleccionar un cable.
¿Por qué es útil la alimentación directa de CC para los sistemas Starlink?
Muchos sistemas de energía móviles se basan en baterías que proporcionan electricidad de CC de forma natural. Los paneles solares, los paquetes de baterías de litio, los sistemas eléctricos de vehículos, las estaciones de energía portátiles y los sistemas de baterías de respaldo comúnmente dependen internamente de la energía CC.
Una configuración convencional puede requerir una batería para alimentar un inversor, el inversor para proporcionar energía de CA y un adaptador de corriente para convertir CA de nuevo a CC. Cada conversión introduce hardware, cableado, calor y pérdidas potenciales de energía adicionales.
Una conexión CC directa adecuada puede simplificar la arquitectura. Para aplicaciones donde la eficiencia energética, la compacidad y el tiempo de funcionamiento de la batería son importantes, eliminar etapas de conversión innecesarias puede hacer que el sistema general sea más fácil de administrar.
- Admite la integración con sistemas de baterías de CC compatibles.
- Puede reducir la cantidad de componentes de conversión en una configuración móvil.
- Ayuda a crear una disposición de cables más limpia y compacta.
- Puede ser útil para sistemas de energía solar y basados en vehículos.
- Proporciona un método de conexión práctico para equipos de comunicación portátiles.
¿Cómo se diseña el cable?
Un cable Starlink DC a XT30 confiable consta de más de dos conectores unidos por un par de cables. Su construcción debe adaptarse a los requisitos eléctricos y ambientales de la aplicación prevista.
| Componente | Función | Por qué es importante |
|---|---|---|
| Conector del lado Starlink | Interfaces con equipos Starlink compatibles | Debe coincidir con la configuración exacta del dispositivo y del conector. |
| conector XT30 | Se conecta a una fuente de alimentación de CC compatible | La polaridad y la configuración de acoplamiento deben ser correctas. |
| Conductores de cobre | Llevar corriente continua | El tamaño del cable afecta la caída de voltaje y el rendimiento térmico. |
| Chaqueta aislante | Protege los conductores | Importante para la abrasión, la temperatura, la humedad y el uso en exteriores. |
| Alivio de tensión | Reduce la tensión mecánica en el conector. | Ayuda a prevenir daños prematuros en cables o terminales. |
Especificaciones clave para verificar antes de comprar
Comprar un cable de alimentación sin verificar los requisitos eléctricos puede provocar un rendimiento deficiente o daños al equipo. Los compradores deben establecer la ruta de energía completa antes de realizar un pedido.
- Modelo Starlink:Identificar el terminal exacto o la generación del producto.
- Voltaje de entrada:Confirme que el voltaje de la fuente esté dentro del rango permitido para el equipo.
- Corriente máxima:Asegúrese de que el cable y los conectores puedan transportar de forma segura la corriente requerida.
- Polaridad:Verifique las conexiones positivas y negativas antes de energizar el sistema.
- Configuración del conector:Confirme el tipo de conector, género, codificación y disposición de pines.
- Longitud del cable:Seleccione la longitud suficiente para la instalación sin dejar bucles de cable excesivos.
- Calibre del cable:Considere la demanda actual, la longitud del cable y la caída de voltaje aceptable.
- Calificación medioambiental:Para aplicaciones móviles o en exteriores, elija un aislamiento adecuado para el calor, el frío, la humedad y la abrasión.
- Control de calidad:Verifique el engarzado, la soldadura, la retención de terminales, la calidad de la cubierta y las pruebas de continuidad.
| Especificación | Verificación recomendada | Riesgo común si se ignora |
|---|---|---|
| Voltaje | Compare la salida fuente con los requisitos de Starlink | Operación inestable o daño al equipo. |
| Polaridad | Confirme el cableado antes de la conexión | Conexión eléctrica incorrecta |
| Capacidad actual | Verifique las clasificaciones de conductores y conectores. | Calentamiento excesivo |
| Longitud del cable | Equilibra las necesidades de instalación con la caída de tensión | Rendimiento eléctrico reducido |
| Ambiente | Seleccione chaqueta y construcción apropiadas | Envejecimiento prematuro o falla mecánica |
¿Dónde se puede utilizar un cable Starlink DC a XT30?
El valor de un cable de CC directo se vuelve especialmente claro cuando Starlink se implementa lejos de una toma de corriente convencional. Un cable correctamente adaptado puede admitir diferentes arquitecturas móviles y fuera de la red.
Vehículos recreativos y campamentos
Conecte equipos Starlink compatibles a la batería de un vehículo o a un sistema de alimentación de CC portátil para conectividad móvil.
Sistemas solares
Integre una configuración Starlink compatible en una instalación solar con batería.
Comunicaciones de emergencia
Apoyar la conectividad temporal donde la energía de la red no está disponible o no es confiable.
Sitios de trabajo remotos
Proporcione una interfaz de alimentación práctica para oficinas de campo temporales y operaciones remotas.
Centrales eléctricas portátiles
Utilice salidas de CC compatibles para simplificar la arquitectura de energía de los equipos de comunicación móviles.
Robótica y Drones
Útil donde se necesitan conexiones de alimentación de CC compactas en plataformas móviles especializadas.
¿Qué problemas puede resolver el cable adecuado?
En muchas instalaciones móviles, el cable es un componente pequeño pero una parte crítica de la cadena eléctrica. Un cable inadecuado puede crear conexiones intermitentes, caída excesiva de voltaje, calentamiento del conector o instalación difícil.
- Reduce etapas de conversión innecesarias:Una arquitectura de CC directa adecuada puede simplificar la ruta de alimentación.
- Mejora la flexibilidad de instalación:Los conjuntos de cables se pueden diseñar para diseños de equipos específicos.
- Admite operación portátil:El cable puede conectar terminales compatibles a sistemas basados en baterías.
- Ayuda con la gestión del espacio:Un cable especialmente diseñado puede reducir los adaptadores voluminosos y el exceso de cableado.
- Admite proyectos personalizados:Los proveedores de cables OEM pueden ajustar la longitud, la configuración del conector, el calibre del cable y las especificaciones de la cubierta según los requisitos del proyecto.
La clave no es simplemente lograr una conexión física. El cable debe tratarse como parte del sistema eléctrico completo, con sus especificaciones adaptadas a la fuente de alimentación y al equipo conectado.
¿Cómo se debe instalar el cable?
La instalación correcta comienza antes de conectar el cable. Primero se deben verificar la fuente de alimentación, el modelo de Starlink, la configuración del conector y las especificaciones del cable.
- Apague la fuente de alimentación de CC antes de realizar la conexión.
- Confirme el voltaje y la polaridad de la fuente de alimentación.
- Consulta el modelo del equipo Starlink y la interfaz de alimentación compatible.
- Inspeccione ambos conectores en busca de daños, contaminación o terminales sueltos.
- Conecte el lado XT30 de forma segura a la fuente de CC compatible.
- Conecte el lado Starlink sin forzar ni torcer el conector.
- Dirija el cable lejos de bordes afilados, calor excesivo, piezas móviles y áreas donde pueda aplastarse.
- Asegure el cable de modo que el movimiento repetido no ejerza tensión directamente sobre los conectores.
- Encienda el sistema y supervise la conexión durante la operación inicial.
Cable Starlink DC a XT30 frente a configuración de alimentación de CA convencional
Ambas arquitecturas de potencia pueden ser apropiadas en función de la instalación. La diferencia está principalmente en cómo llega la energía eléctrica a los equipos Starlink.
| Factor | Configuración de CC a XT30 | Configuración de CA convencional |
|---|---|---|
| Fuente de energía | Batería o fuente de CC compatible | Red de CA o generador de CA |
| Conversión | Puede reducir las etapas de conversión | Puede requerir conversión de CA a CC |
| Movilidad | Muy adecuado para sistemas móviles | Se adapta mejor a la infraestructura de aire acondicionado disponible |
| Tamaño del sistema | Potencialmente compacto | Puede requerir equipo de energía adicional |
| Aplicaciones típicas | Vehículos recreativos, energía solar, sistemas de campo, energía portátil | Viviendas, oficinas, instalaciones fijas. |
¿Qué deben comprobar los compradores antes de realizar el pedido?
Para usuarios individuales, la compatibilidad es la consideración principal. Para los distribuidores, instaladores y compradores de OEM, la coherencia en la fabricación se vuelve igualmente importante.
- Compatibilidad exacta del producto Starlink
- Tipo de conector y configuración de acoplamiento
- Especificación del conector XT30
- Requisitos de voltaje y corriente.
- Polaridad positiva y negativa.
- Material del conductor y calibre del cable.
- Longitud de cable requerida
- Material de la chaqueta y rango de temperatura.
- Requisitos para exteriores, rayos UV, humedad y abrasión.
- Retención del conector y alivio de tensión
- Pruebas de continuidad y polaridad.
- Capacidad de personalización OEM/ODM
- Aprobación de muestras y consistencia de lotes
Los compradores a granel también deben preguntar sobre la capacidad de producción, los procedimientos de control de calidad, la confirmación de muestras, el embalaje, el etiquetado y los requisitos de envío. Para conjuntos de cables especializados, un proveedor que pueda comunicar claramente sobre las especificaciones eléctricas puede reducir el riesgo de recibir un producto que requiera un rediseño después de la entrega.
¿Cómo se puede mantener la confiabilidad del cable?
El mantenimiento adecuado es sencillo pero importante, especialmente para los cables utilizados en exteriores o en entornos móviles.
- Inspeccione los conectores periódicamente para detectar deformaciones, corrosión, suciedad o holgura.
- Revise la cubierta del cable en busca de cortes, abrasión, aplastamiento o conductores expuestos.
- Evite doblar repetidamente el cable en el mismo punto.
- Mantenga los conectores alejados de humedad y contaminación innecesarias.
- No tire del cable por la carcasa del conector.
- Reemplace los cables que muestren daños eléctricos o mecánicos visibles.
- Para instalaciones permanentes, utilice un tendido de cables y soporte mecánico adecuados.
La propia documentación de Starlink enfatiza que las configuraciones de cables son específicas del dispositivo en ciertos sistemas y que los cables deben usarse de acuerdo con la guía de instalación de equipos aplicable. Esta es otra razón para identificar el hardware exacto antes de seleccionar un cable personalizado o de reemplazo.
Preguntas frecuentes
¿Se puede utilizar un cable Starlink DC a XT30 con todos los modelos de Starlink?
No. La compatibilidad depende del hardware Starlink específico, la arquitectura de energía, la configuración del conector, el rango de voltaje y la polaridad. Verifique siempre el modelo exacto antes de comprar o conectar un cable.
¿Cuál es la principal ventaja de utilizar una conexión XT30?
Los conectores XT30 se utilizan comúnmente en sistemas de alimentación de CC compactos y pueden proporcionar una conexión polarizada práctica para baterías compatibles y aplicaciones de energía portátil. La idoneidad específica depende de los requisitos eléctricos del equipo.
¿Se puede personalizar el cable?
Sí. Según el fabricante, la personalización puede incluir la longitud del cable, el calibre del cable, la configuración del conector, el material de la cubierta, el etiquetado, el embalaje y otros requisitos de ensamblaje.
¿Siempre es mejor un cable más largo?
No necesariamente. Los cables de CC más largos pueden introducir una caída de voltaje adicional y pueden requerir un tamaño de conductor adecuado. La longitud del cable debe seleccionarse según la distancia de instalación real y los requisitos eléctricos.
¿Se puede utilizar este tipo de cable para sistemas de energía solar?
Se puede utilizar en un sistema de energía solar cuando la batería, el controlador de carga, la salida de CC, el cable y el equipo Starlink sean eléctricamente compatibles. El cable en sí no regula el voltaje, por lo que se debe diseñar correctamente toda la arquitectura eléctrica.
¿Qué deben considerar los distribuidores al comprar al por mayor?
Los compradores a granel deben considerar la consistencia de los conectores, las especificaciones de los conductores, las dimensiones de los cables, los procedimientos de prueba, la capacidad de personalización, el empaque, la capacidad de producción, la aprobación de muestras y la consistencia entre lotes.
¿Quién puede proporcionar cables Starlink DC a XT30 personalizados?
Los fabricantes de cables especializados pueden desarrollar y producir conjuntos de cables personalizados según los requisitos de conector, eléctricos, dimensionales, medioambientales y de embalaje del cliente. TLD Electronics (HK) Co., Limited proporciona soluciones de cables Starlink DC a XT30 para aplicaciones que requieren conexiones de alimentación de CC compatibles.
Consideraciones finales
Un cable Starlink DC a XT30 puede ser un componente importante en un sistema de conectividad portátil o fuera de la red. Su función principal es crear una conexión de alimentación de CC adecuada entre equipos Starlink compatibles y una fuente de alimentación basada en XT30. El valor práctico proviene de hacer coincidir el cable con el sistema eléctrico completo en lugar de simplemente hacer coincidir la forma del conector.
Para una implementación exitosa, los compradores deben verificar el modelo Starlink, el rango de voltaje, los requisitos actuales, la polaridad, la configuración del conector, la longitud del cable, el tamaño del conductor, el aislamiento y las condiciones ambientales. Estos detalles son especialmente importantes para vehículos recreativos, instalaciones solares, sistemas de comunicación de emergencia, centrales eléctricas portátiles, lugares de trabajo remotos y otras aplicaciones móviles.
Para proyectos que requieren longitudes de cable, configuraciones de conectores, especificaciones de cables, etiquetado o producción a granel específicas, trabajar directamente con un fabricante de cables experimentado puede hacer que el desarrollo y la adquisición de productos sean más eficientes.
