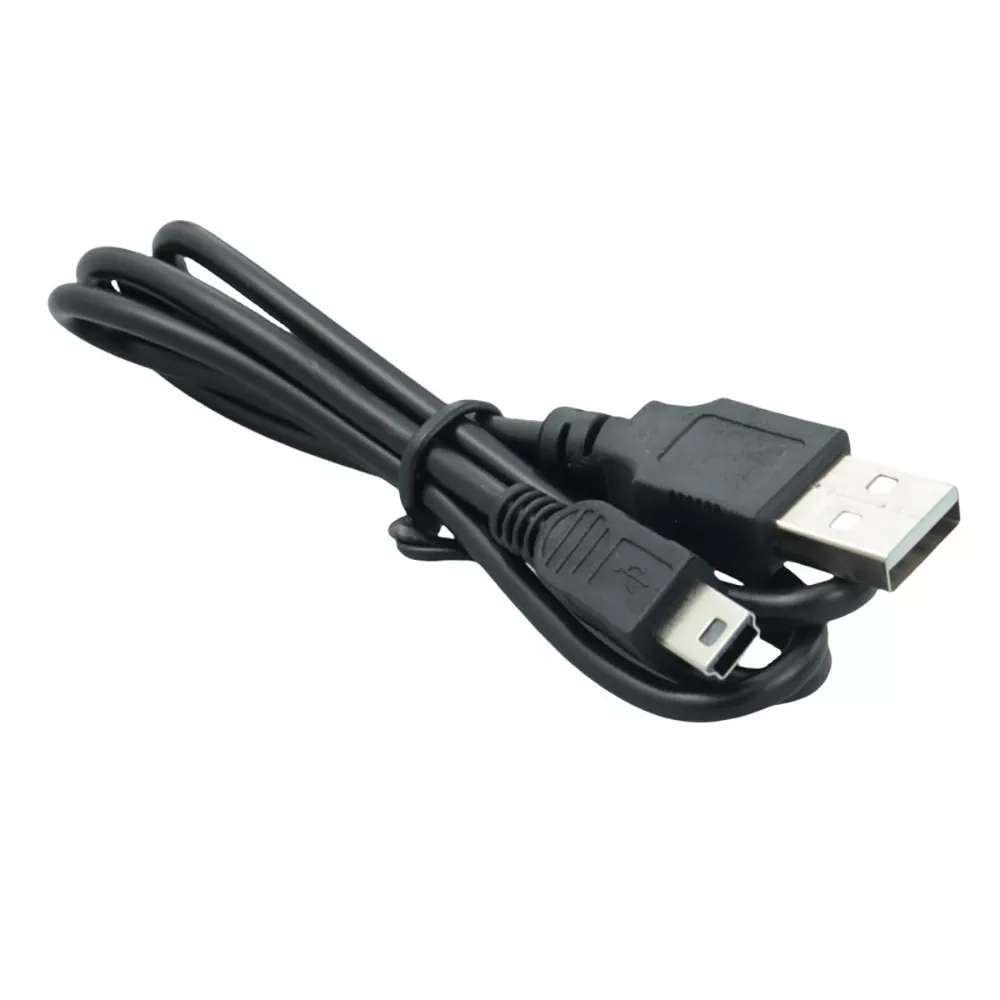

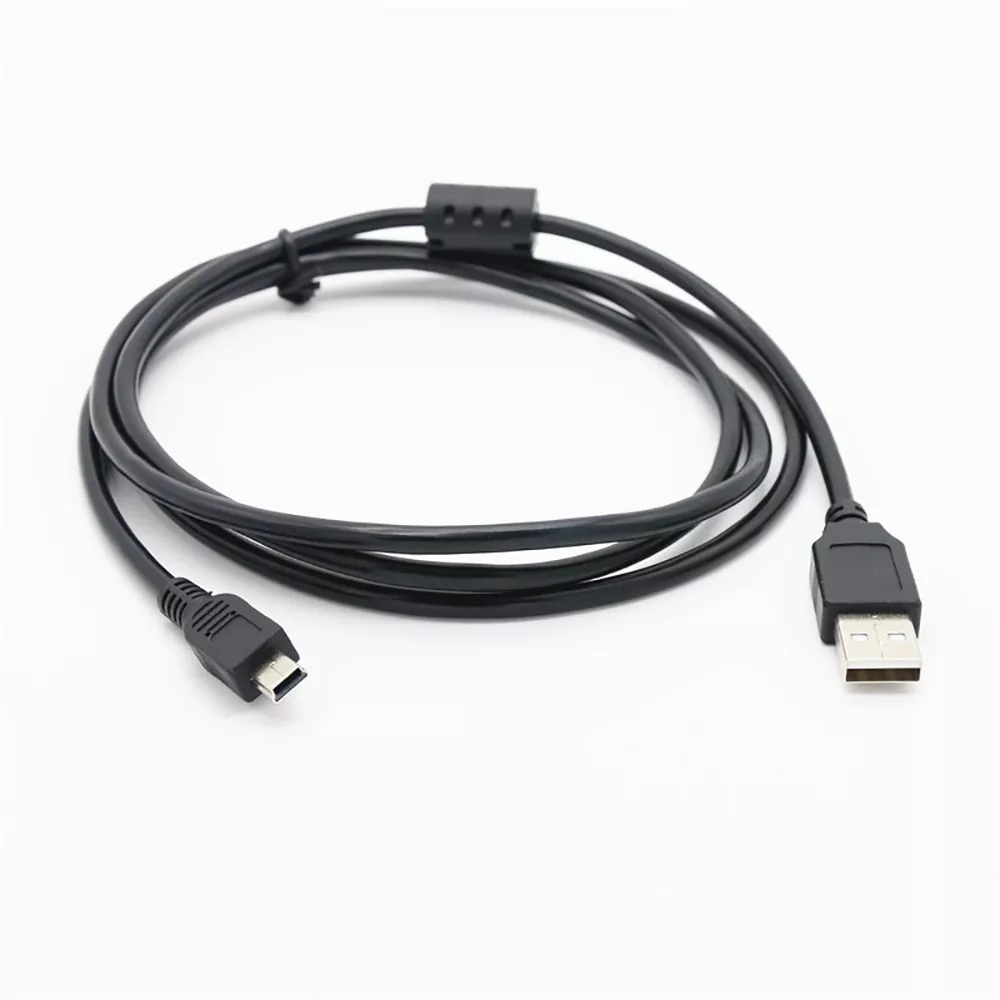

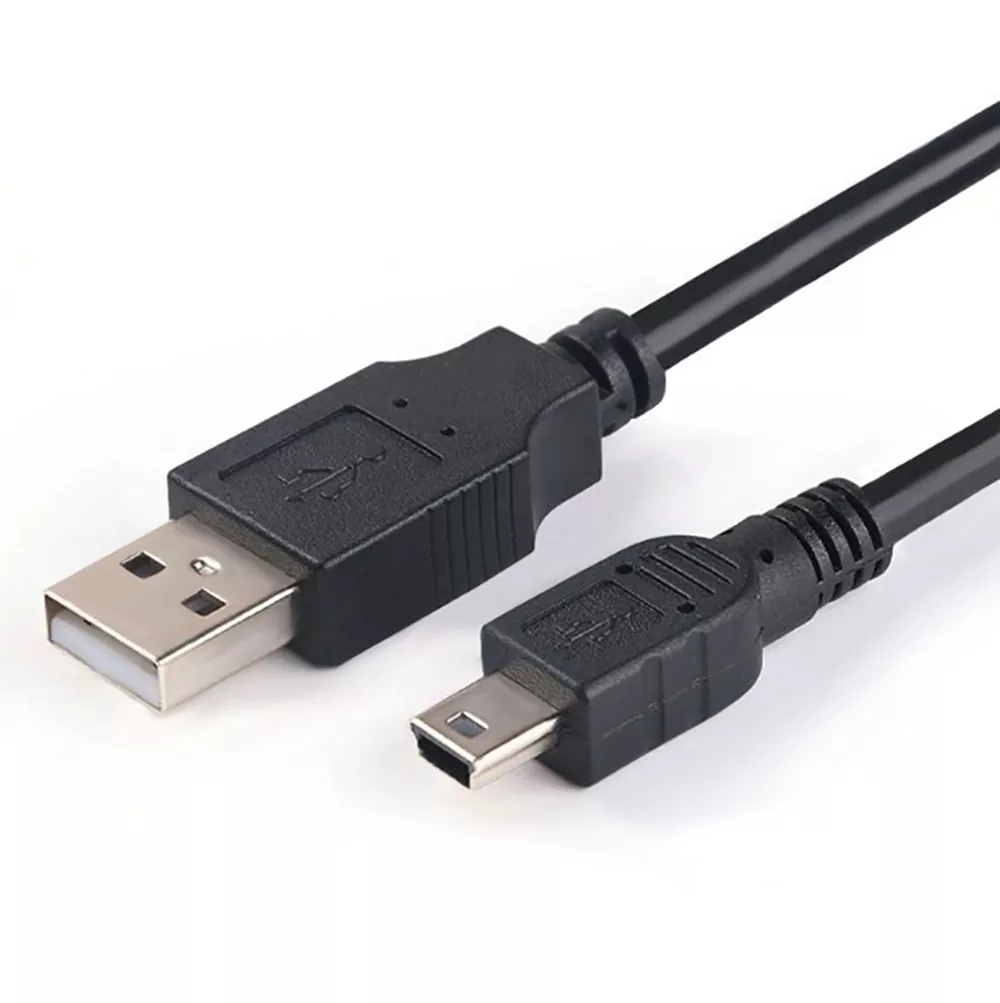

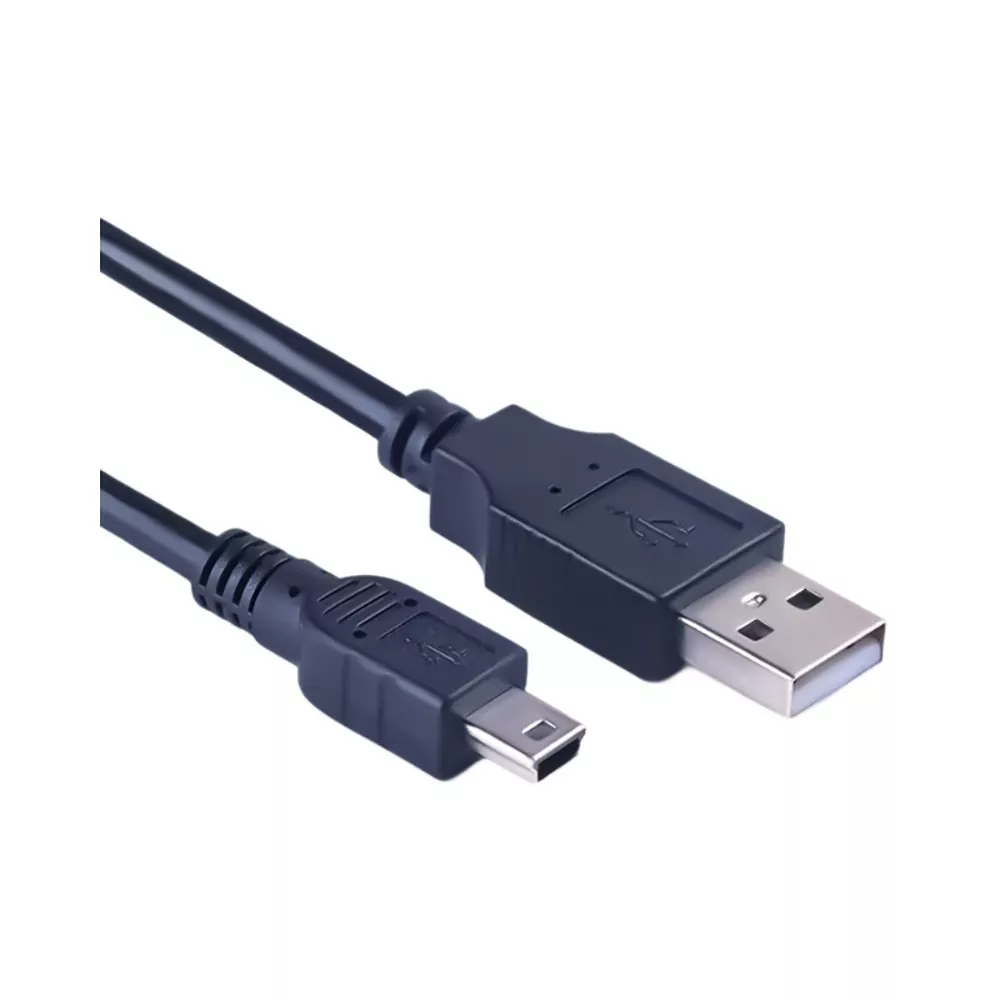

El cable USB 2.0 A macho a Mini B de TLD Electronic, un cable USB de China fabricante y fábrica, está diseñado para dispositivos compatibles que requieren un estándar Conexión USB tipo A a Mini-B (5 pines). El cable utiliza energía de cobre estañado y Conductores de datos, con par trenzado D+/D-. Proporciona triple capa. blindaje con papel de aluminio y una malla de cobre estañado de 48 trenzas para una confiabilidad rendimiento.
|
Parámetro |
Detalles |
|
Nombre del producto |
Cable USB 2.0 A macho a Mini B – Sincronización de datos y Cable de carga |
|
Marca |
TLD / Etiqueta privada (OEM bienvenido) |
|
Origen |
Cantón, China |
|
Certificaciones |
RoHS, ALCANCE, UL |
|
Tipo de conector |
USB tipo A macho a USB Mini-B macho (5 pines) |
|
Longitud |
1m–3m / longitudes personalizadas disponibles |
|
Tasa de transferencia de datos |
480 Mbps (USB 2.0 de alta velocidad) |
|
Entrega de energía |
Hasta 2,4 A (alimentación por bus USB estándar) |
|
Conductores de potencia |
Cobre estañado (VBUS y tierra) |
|
Conductores de datos |
Cobre estañado (par trenzado D+/D-) |
|
Blindaje |
Papel de aluminio + malla de cobre estañado de 48 trenzas. |
|
Chaqueta |
PVC flexible: blanco o negro mate (colores personalizados disponible) |
|
Carcasa del conector |
Latón niquelado con alivio de tensión sobremoldeado |
|
Revestimiento de contacto |
Bronce fósforo bañado en oro |
|
Perfil de enchufe Mini-B |
Mini-B estándar de 5 pines |
|
Compatibilidad con versiones anteriores |
Totalmente compatible con dispositivos USB 1.1 |
|
Temperatura de funcionamiento |
-10°C a 60°C |
|
Embalaje |
Bolsa de polietileno, bolsa con cierre hermético, blister o personalizada caja de venta al por menor |
|
Plazo de entrega |
15 a 20 días para pedidos al por mayor; muestras gratis en 5–7 dias |
|
Cantidad mínima de pedido |
100 unidades; flexible para proyectos personalizados |
El conector USB Mini-B es más pequeño que el tipo B estándar y más robusto que el Micro-B. Se utiliza en muchos digitales. cámaras, reproductores de música portátiles y discos duros externos fabricados en el últimos 15+ años. Este cable es un reemplazo para los cables agrupados que se rompen o piérdete.
A 480 Mbps (USB 2.0 de alta velocidad), el El cable maneja cargas de trabajo comunes de dispositivos portátiles:
Anclaje a red de cámara y transferencia de fotografías: descargue una memoria de 32 GB tarjeta llena de imágenes RAW (aproximadamente 1000 fotos de 30 MB cada una) en menos de 12 años minutos.
Sincronización de música: transfiere una biblioteca de música de 10 GB (aproximadamente 2500 canciones) en menos de 4 minutos.
Copias de seguridad de unidades externas: copie una carpeta de documentos de 5 GB y archivos multimedia a un disco duro portátil en menos de 2 minutos.
El cable transporta alimentación (VBUS) y datos (D+/D-), para que puedas sincronizar y cargar al mismo tiempo. esto es util para:
Conexión de la cámara: conecte una DSLR a una computadora portátil para ver en vivo disparar mientras mantiene la batería de la cámara cargada.
Navegación GPS: actualiza mapas en un Garmin mientras se carga el coche o en un escritorio.
Reproductores de música: sincroniza listas de reproducción mientras el dispositivo se carga durante la noche.
Recolección de datos de campo: Mantenga una grabadora digital encendida durante largas entrevistas o sesiones de grabación.
Los cables mini-B suelen transportarse en bolsos para cámaras, mochilas y guanteras. Este cable está diseñado para uso diario. uso:
Alivio de tensión sobremoldeado que se extiende 25 mm desde cada conector
Carcasas de conector de latón niquelado
Contactos de bronce fósforo bañados en oro
Más de 5000 ciclos de inserción/extracción confirmados mecánicamente prueba
La cubierta de PVC flexible resiste las torceduras y la abrasión.
Los dispositivos portátiles se utilizan a menudo cerca interferencia inalámbrica. El blindaje de lámina y trenza proporciona rechazo EMI/RFI, ayudando a evitar:
Archivos de imagen dañados durante la transferencia
Audio con fallas durante la sincronización de música
Copias de seguridad interrumpidas en unidades externas
Conexiones de anclaje inestables en sesiones de estudio.

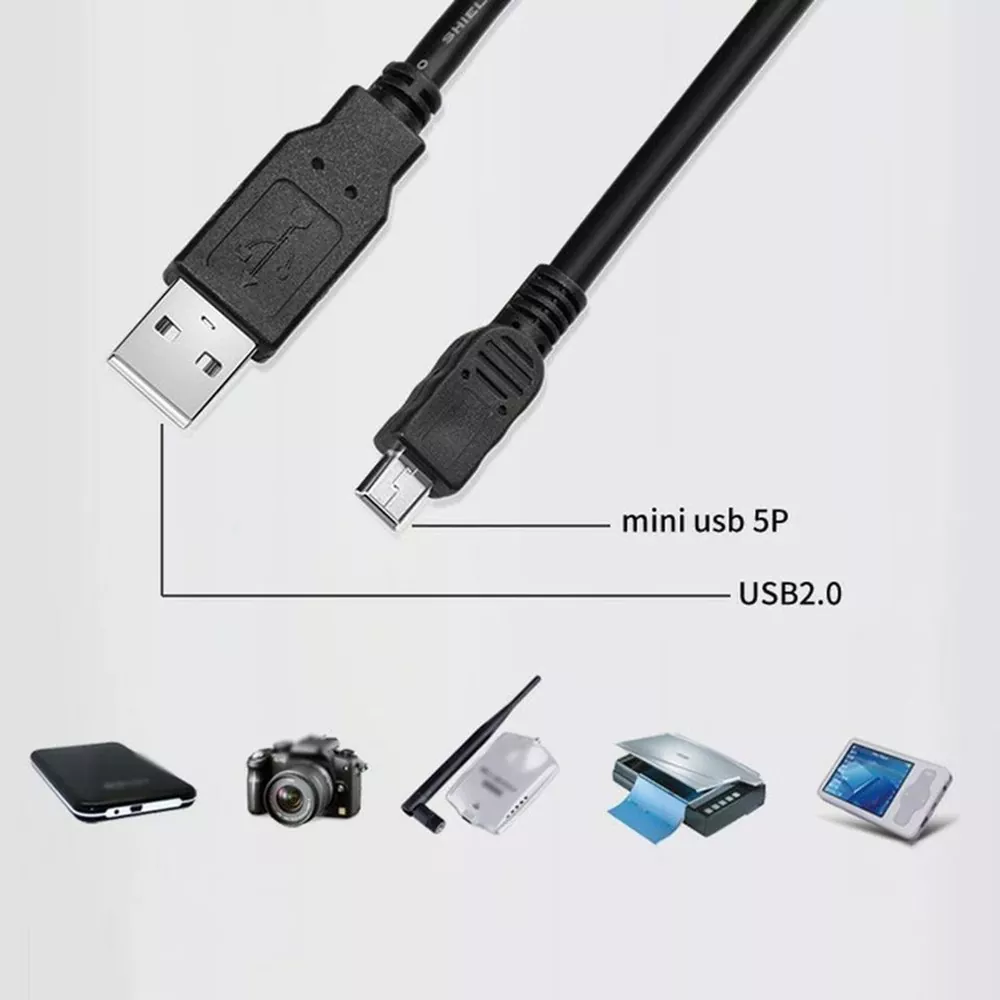

El puerto Mini-B era el estándar para dispositivos portátiles durante más de una década. Este cable es compatible con:
Cámaras digitales: Canon EOS (series Rebel, 5D, 6D, 7D), Nikon DSLR (series D3xxx, D5xxx, D7xxx, D8xx), Sony Alpha (modelos más antiguos), Pentax, Olympus, Fujifilm X-series (modelos más antiguos), Panasonic Lumix (más antiguos)
Música portátil: iPod classic, iPod nano (generaciones anteriores), SanDisk Sansa, Sony Walkman (digital), Creative Zen, Zune
Almacenamiento externo: HDD portátiles de 2,5 pulgadas de WD, Seagate, Toshiba, Hitachi, Samsung (modelos anteriores a 2018)
GPS y navegación: dispositivos portátiles Garmin (GPSMAP, serie eTrex), GPS para coche TomTom
Grabadoras de voz y audio: Serie Zoom H (H4n, H5, H6), Serie Tascam DR, serie Sony ICD
Otros: lectores electrónicos Kindle más antiguos, cámaras de tablero, monitores para bebés, microscopios digitales, proyectores portátiles, teclados MIDI, electrónica de bricolaje placas (Arduino con Mini-B)
Funciona con puertos USB 3.0 (opera a velocidades 2.0) y puertos USB 1.1. Un cable para entornos de dispositivos mixtos.
Estudios fotográficos y tomas en exteriores: conecte una DSLR a una computadora portátil para obtener vista previa en vivo, transferir archivos RAW y conservar la batería de la cámara cargado.
Viajes y aventuras: lleve un cable Mini-B de repuesto para cámara, GPS y unidad portátil.
Producción de música y audio: sincronizar bibliotecas de música, transferir grabaciones de campo y conectar grabadoras portátiles a una estación de trabajo de edición.
Copia de seguridad para el hogar y la oficina: conecte unidades externas portátiles a PC de escritorio para realizar copias de seguridad de archivos de rutina.
Educación e investigación de campo: uso con registradores de datos, GPS de mano e instrumentos portátiles.
Venta minorista y comercio electrónico: un accesorio de gran volumen para cámaras tiendas, minoristas de electrónica y vendedores en línea.
Bricolaje y electrónica: conecte Arduino, Raspberry Pi (más antiguo modelos) y placas de desarrollo para programación y depuración.
El Mini-B de 5 pines incluye VBUS (alimentación), D+/D- (par de datos) y tierra. Contactos de bronce fósforo bañados en oro con una capacidad de inserción mínima de 5.000 ciclos.
Las líneas de datos están fuertemente torcidas. (6 a 8 giros por pulgada) para minimizar la diafonía y mantener la integridad de la señal en 480 Mbps.
Conductores de cobre estañado 28 AWG Proporciona una ruta de alimentación de baja resistencia (aproximadamente 0,06 Ω por pie). voltaje la caída se mantiene por debajo de 0,2 V a 2,4 A.
El papel de aluminio proporciona el 100% Cobertura contra EMI de alta frecuencia. La malla de cobre estañado de 48 trenzas añade Resistencia mecánica y rechazo de ruido de baja frecuencia.
Cada cable sufre:
Continuidad (los 5 pines)
Aislamiento de cortocircuito
Aislamiento Hi-Pot (300 V CC, >10 MΩ)
Resistencia (VBUS y tierra)
Apretón de manos funcional con un host USB
TLD opera bajo ISO-9001:2015 Gestión de calidad certificada.
|
Punto de control de calidad |
Método |
Criterios de aceptación |
|
Control de calidad del material entrante |
Visual + calibre + resistencia |
Conductor AWG, cobertura de blindaje, enchapado |
|
Inspección de soldadura en línea |
Inspección óptica automatizada (AOI) |
Uniones 100% libres de defectos |
|
Prueba 100% eléctrica |
Probador automatizado (ATE) |
Continuidad, aislamiento, Hi-Pot |
|
Prueba de resistencia |
Microóhmetro (muestra de cambio) |
VBUS < 0,15 Ω, GND < 0,15 Ω |
|
Fuerza de inserción/extracción |
Medidor de fuerza (muestra de cambio) |
0,5–2,0 kgf (especificación USB-IF) |
|
resistencia a la flexión |
Probador flexible (muestra de cambio) |
8000 ciclos a 180°: sin fallos eléctricos |
|
Validación de dispositivo real |
Diariamente: conexión de cámara, prueba de copia de unidad |
Conexión estable, transferencia sin errores |
|
Inspección visual |
100% unidades |
Sin rayones, desalineación ni rebabas de moldura |
Fundado en 2008, TLD tiene 12.000 m² Fabricante, proveedor y exportador certificado ISO-9001 con más de 200 empleados y 15 ingenieros internos de I+D. Las instalaciones de Dongguan están completamente automatizadas. Líneas de producción: corte, desforre, soldadura, sobremoldeado y pruebas.
TLD suministra marcas globales que incluyen ZTE, Skyworth y Hisense, así como distribuidores mayoristas de cámaras/audio minoristas y vendedores de comercio electrónico en 55 países.
Qué ofrece el TLD:
Precios directos de fábrica para pedidos al por mayor y al por mayor
Longitudes personalizadas (3 pies, 6 pies, 10 pies), colores (negro, blanco, azul, rojo), etiquetado de conectores y embalaje al por menor
Etiquetado privado, blísteres personalizados y cajas minoristas completas
Muestras gratuitas para compradores calificados en un plazo de 5 a 7 días
Modelos estándar en stock para un envío rápido
Récord de entregas a tiempo del 98,5 % en 24 meses
Gerentes de cuentas dedicados y soporte técnico
Suministros ProPhoto (EE. UU.): “Agrupamos Cables Mini-B de TLD con nuestras correas y accesorios para cámaras. A los fotógrafos les gusta la calidad de construcción: no más cables endebles que fallan en mitad del rodaje. hemos ordenado Más de 5.000 unidades y la tasa de devolución es prácticamente nula”.
R: El conector Mini-B fue ampliamente utilizado en cámaras digitales (Canon/Nikon/Sony DSLR), reproductores de música portátiles (iPod classic/nano, SanDisk), discos duros externos de 2,5 pulgadas, dispositivos portátiles con GPS, dispositivos digitales grabadoras de voz y otros aparatos electrónicos de consumo portátiles fabricados a partir del mediados de la década de 2000 hasta finales de la década de 2010. Si su dispositivo tiene un puerto USB pequeño y trapezoidal (más ancho en la parte inferior), probablemente sea un Mini-B.
R: No. Mini-B y Micro-B son diferentes conectores. Mini-B es más ancho y grueso (aproximadamente 10,6 mm × 7,5 mm). Micro-B es más estrecho y plano. No son intercambiables. esto El cable es específico para puertos Mini-B.
R: Sí. Serie Canon EOS (Rebel, 5D, 6D, 7D, etc.) y DSLR Nikon (D3xxx, D5xxx, D7xxx, D8xx, etc.) con puertos Mini-B funcionará. Puede usarlo para transferir archivos, ver en vivo y cargar (dependiendo de la configuración de su cámara).
R: 480 Mbps (USB 2.0 de alta velocidad). Para transferencias más rápidas, TLD también ofrece cables USB 3.0 Mini-B; comuníquese con el departamento de ventas. equipo.
R: Sí. El cable transporta energía (VBUS) y datos (D+/D-), para que puedas sincronizar y cargar simultáneamente.
R: Sí. TLD ofrece marcas privadas y Servicios OEM: colores personalizados (negro, blanco, azul, rojo, rosa, etc.), láser grabado en la carcasa del conector, marca impresa en la cubierta y personalizado embalaje.
R: Sí, TLD proporciona muestras gratuitas a empresas calificadas. Sólo pagas el envío. Pruebe el cable con su dispositivos reales antes de realizar un pedido al por mayor.
Cables USB y AV:

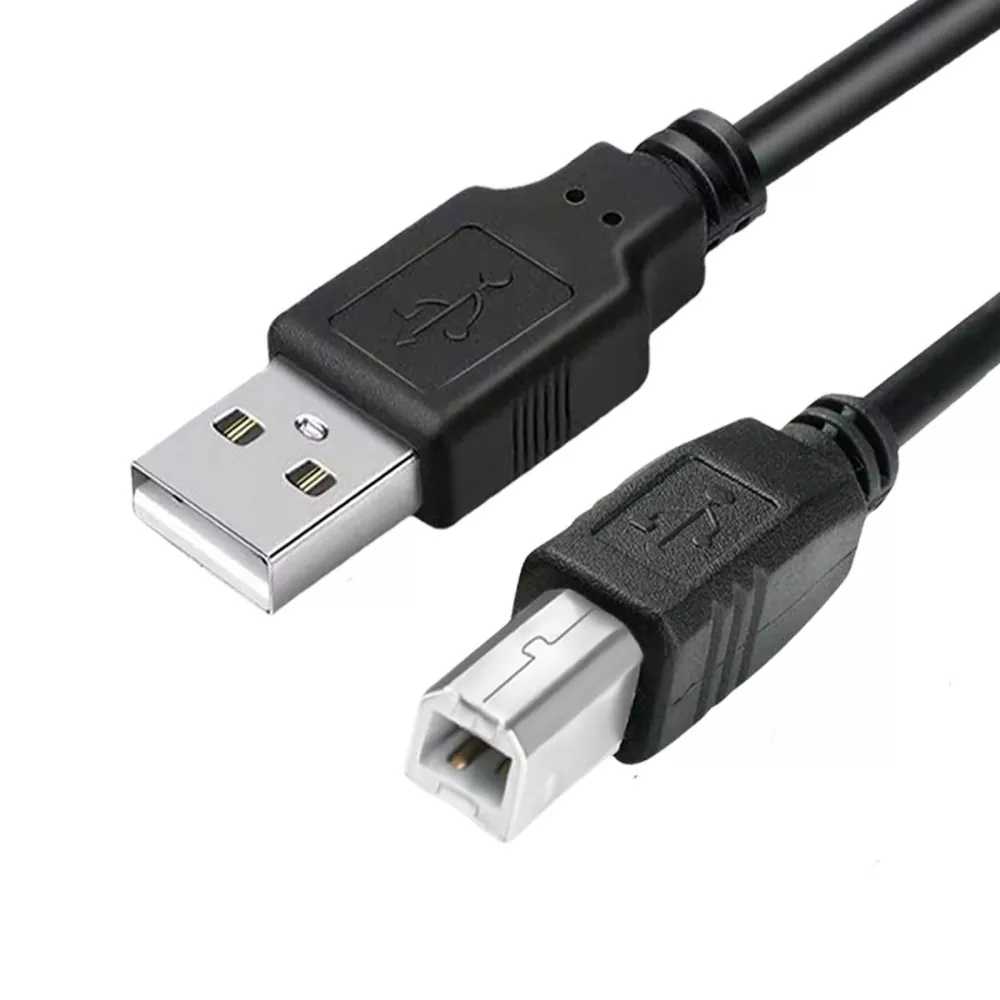

Cable USB 2.0 A a B de 6 pies - Cable para impresora/escáner de alta velocidad
Cable USB 3.0 A a C de 6 pies - Edición de nailon trenzado
Cable HDMI de alta velocidad de 6 pies con Ethernet – Preparado para 4K HDR
Accesorios Starlink:

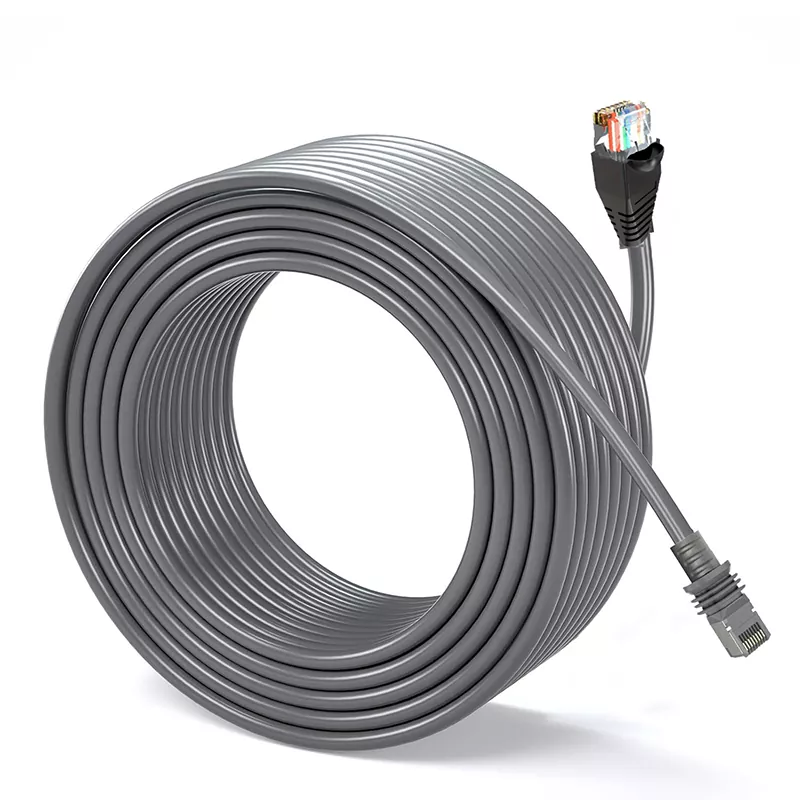

Cable de extensión de alimentación para antena Starlink Gen 2/Gen 3 – 75 pies/150 pies Resistente a la intemperie
